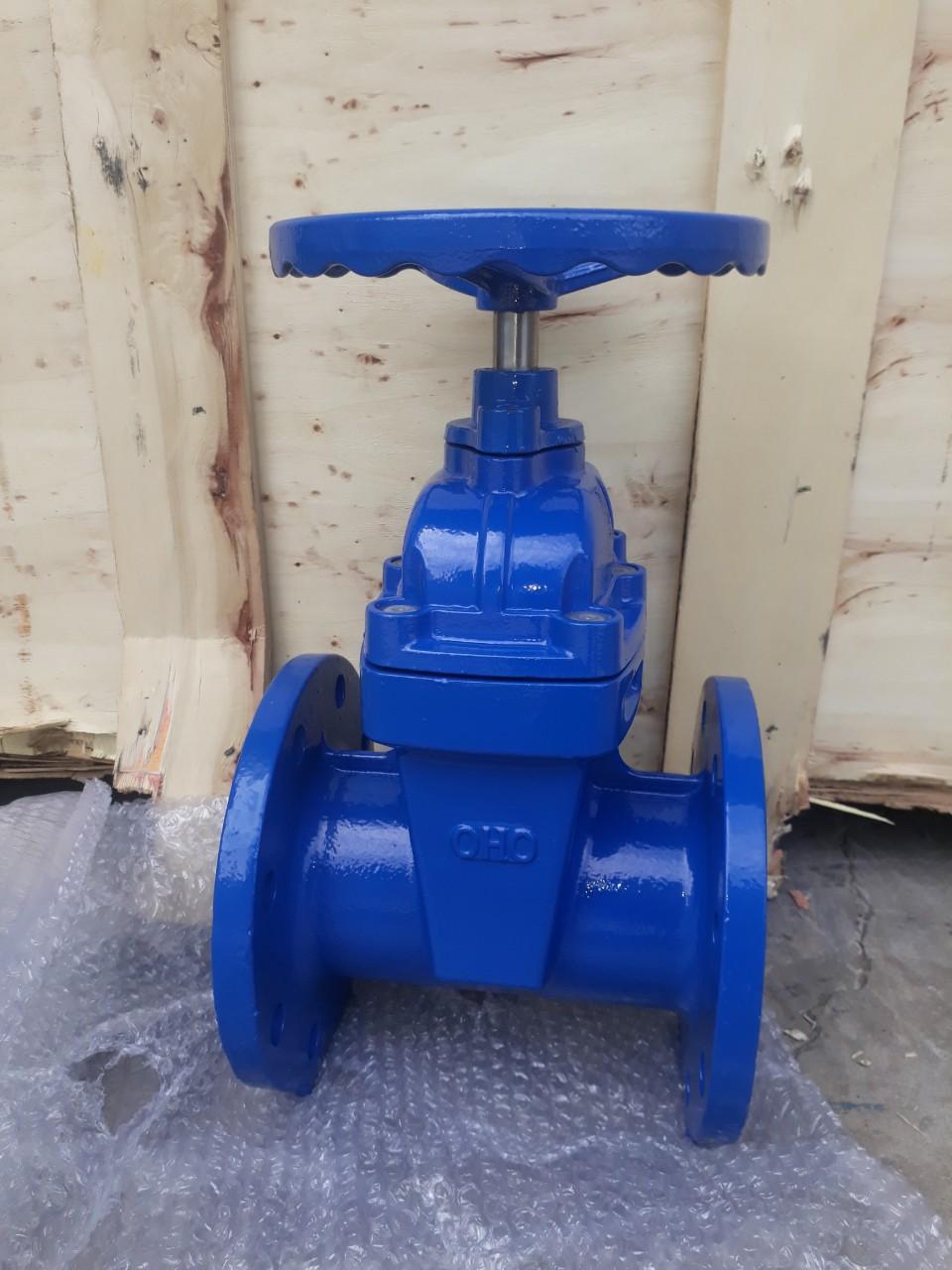

Van Cổng OHO JIS10K DN80

Van Cổng OHO JIS10K DN80

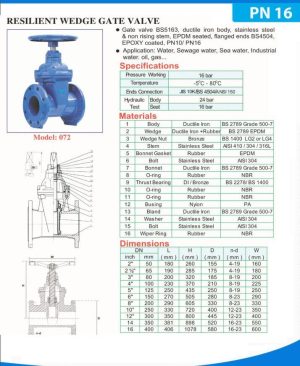

• Vât liệu chế tạo : Gang
• Áp lực làm việc : PN16
• Nhiệt độ làm việc : -5^oC – 80^o C
• Tiêu chuẩn mặt bích BS4504 RF
• Ty van bằng thép không rỉ
• Thân van màu xanh, sơn Epoxy

Cấu tạo van cổng ty chìm OHO:

• Thân van là một trung tâm bao gồm các vị trí ốc và bu lông định vị. Thân van cổng được làm từ nhiều vật liệu khác nhau như van cổng gang, cổng đồng, cổng inox, cổng thép. Ngoài ra thân van có nhiều dạng kết nối như ren, hàn hoặc then chốt.
• Cửa van là hai mặt bích kết nối với đường ống bằng lỗ bulong và ốc định vị. Gioăng và đệm được chèn giữa hai mặt bích của đường ống và van để có thể làm kín 2 đấu với nhau
• Nắp van nằm ở phía trên là nơi, có thể mở ra để thay hoặc bảo trì đĩa van. Vị trí này có một lỗ nhỏ để trục xuyên thẳng. Có nhiều dạng van cổng vì vậy nắp van ghép lại bằng mặt bích, ren, hàn.
• Tay quay, trục van, đĩa van là một chuỗi liên kết với nhau đường thẳng và năm trong thân van. Vị trí tay quay trên đầu được kết nối với trục van ở giữa cuối cùng là đĩa van nằm bên dưới. Khi xoay vô lăng theo kim đồng hồ chuỗi liên kết này sẽ kéo trục van lên và ngược lại. Vì vậy hiện tượng Mở/đóng xuất hiện tại cửa Van.
