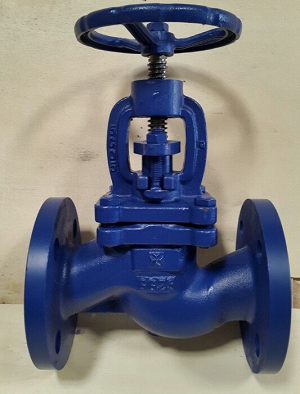

Van cầu Wonil PN16 DN25

Mô Tả Về Van Cầu Wonil

Van cầu Wonil Hàn Quốc là một dạng van cầu do hãng Wonil sản xuất, có xuất xứ từ Hàn Quốc được dùng trong các môi trường chất lỏng lưu chất khác nhau như nước, khí, hơi, dầu.

Hiện nay chúng tôi đang nhập khẩu trực tiếp các loại van cầu tại nhà máy Wonil, hân hạnh là đơn vị phân phối độc quyền van cầu toàn quốc được chế tạo bằng vật liệu gang, inox 304, inox 316 đầy đủ kích thước từ DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300

Các loại van công nghiệp hay van cầu đều có chức năng là đóng mở hoặc điều tiết dòng chảy. Tuy nhiên vì sao lại dùng đến van cầu hay chính xác là van cầu Wonil thì bài viết dưới đây tôi sẽ phân tích cho các bạn hiểu rõ vấn đề này

Cấu Tạo Van Cầu Wonil Hàn Quốc

Van cầu được cấu tạo từ các bộ phận chính sau :

Tay quay : Có hình dạng như vô lăng được làm bằng gang, inox có chức năng vận hành đóng hoặc mở van.

Trục van : Được chế tạo bằng thép không gỉ SUS 304 có độ cứng cao, chống ăn mòn tốt.

Thân van cầu : Sử dụng gang cầu đúc nguyên khối có trọng lượng nặng, độ cứng cao, thiết kế dạng chữ ngã, dạng bầu.

Nắp van : Sử dụng chất liệu như thân van, có chức năng bịt kín van kết nối với thân van.

Đĩa van : Tùy theo hãng sản xuất mà đĩa van này có chất liệu khác nhau, có thể được chế tạo từ gang hoặc inox chống ăn mòn và chịu lực tốt.

Gioăng làm kín : Được làm bằng cao su EPDM, cao su Teflon PTFE có nhiệm vụ làm kín chống sự rò rỉ dòng chảy lưu chất.

Cách Lắp Đặt Van Cầu Wonil Hàn Quốc

– Để lắp đặt van cầu vào hệ thống mà chuẩn xác trước tiên chúng ta phải xác định được hệ thống cần lắp sử dụng có môi trường lưu chất là gì từ đó lựa chọn loại van cầu hơi, van cầu nước cho phù hợp

– Cần kiểm tra đối chiếu thông số kĩ thuật như nhiệt độ, chiều dài, áp lực của đường ống để lựa chọn được loại van thích hợp

– Tiêu chuẩn kết nối cũng là điều rất quan trọng, đối với đường ống lớn từ DN50 trở lên sẽ có dạng kết nối mặt bích với tiêu chuẩn mặt bích là JIS10K vậy nên khi thay thế cho các đường ống đã dùng mặt bích tiêu chuẩn khác sẽ không lắp vừa mà chúng ta cần thay mặt bích. Đối với kích cỡ từ DN50 trở xuống là dạng kết nối ren sử dụng cho các hệ thống nhỏ

– Khi tiến hành lắp cần chú ý đến việc kê giá đỡ hay trụ bên tông vào dưới van đối với những van cầu cỡ lớn vì trọng lượng của van cầu nặng hơn những dòng van khác cùng kích cỡ. Nên đệm một gioăng cao su vào giữa hai mặt bích kết nối để tạo độ kín khít tối đa

– Van cầu có thể lắp đặt theo phương nằm ngang hoặc thẳng đứng tùy thuộc vào nhu cầu của từng hệ thống
