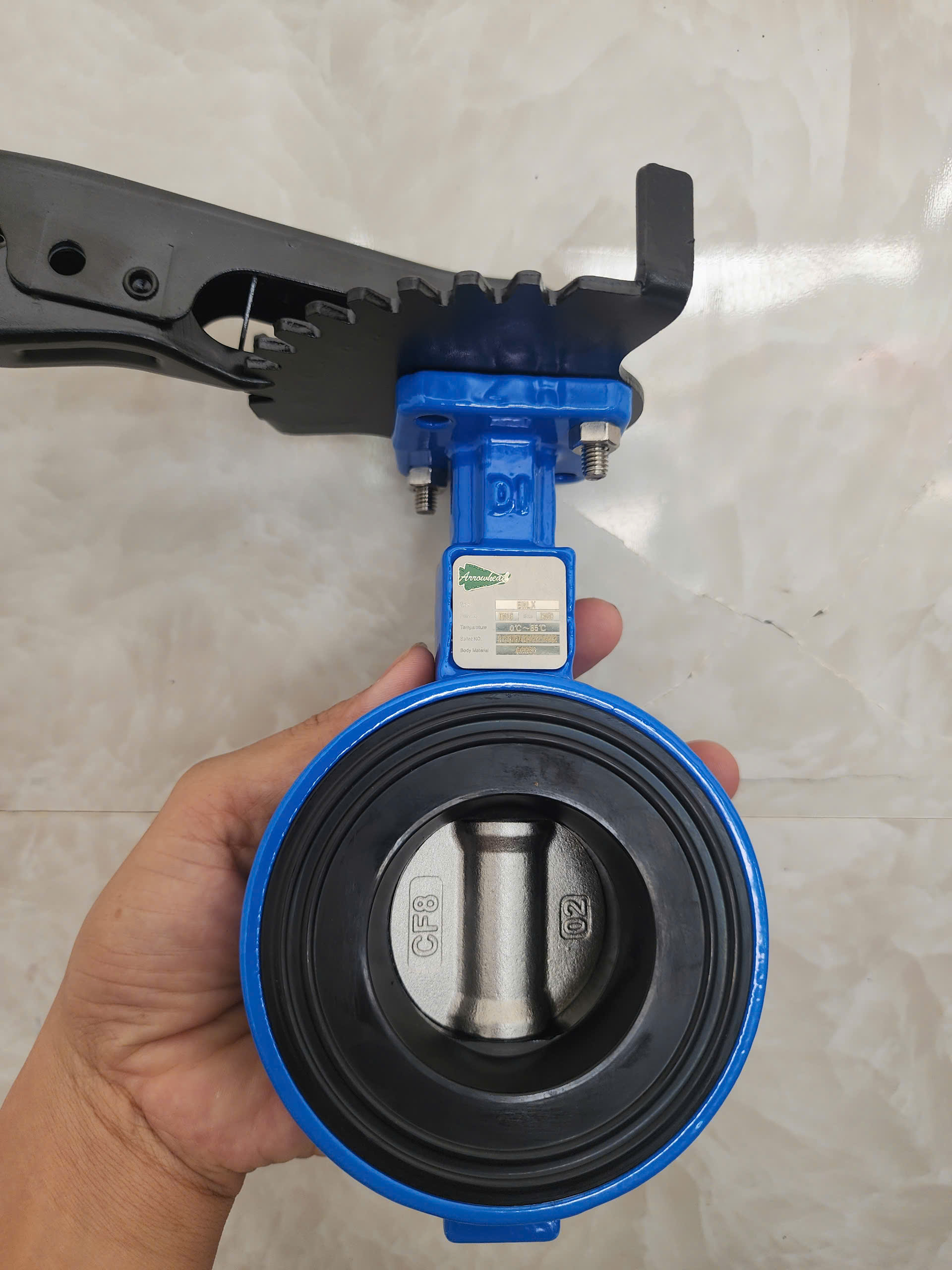

Van bướm tay kẹp Arrowhead BWLXLPN16

Van bướm tay kẹp Arrowhead BWLXLPN16

• Kích cỡ: DN50 – DN300; 2″ – 12″; hay phi 60 – phi 324
• Vật liệu sản xuất: Thân gang, cánh inox, gioăng cao su EPDM
• Áp lực làm việc: 10bar – 16bar hay PN10 – PN16.
• Kết nối hệ thống: Lắp bích, ép bích ( Wafer)
• Tiêu chuẩn kết nối: BS, JIS, ANSI, DIN


  I. Thông tin sản phẩm Van bướm tay gạt.

  • Van bướm tay gạt hay còn có tên gọi là Van bướm tay kẹp có tên tiếng anh là Lever Butterfly valve.  Van được lắp đặt trên hệ thống đường ống với chức năng đóng/mở dòng lưu chất qua van bằng tay gạt điều khiển.

  2. Cấu tạo Van bướm tay gạt

  • Van bướm tay kẹp cấu tạo bao gồm các bộ phận: Thân van, cánh van, trục van, gioăng làm kín, tay gạt.



  – Thân van: Sản xuất bằng vật liệu gang, inox hoặc nhựa. Thân van được thiết kế dạng mặt bích hai đầu van hoặc dạng tai bướm giúp van kết nối với hệ thống bằng nhiều phương pháp khác nhau như lắp bích, ép bích hai đầu van ( Wafer).

  – Cánh van: Hay còn gọi là đĩa van. Đây là bộ phận tiếp xúc trực tiếp với dòng lưu chất qua van, đĩa van có thể quay từ 0 độ tới 90 độ trong thân van để ngăn chặn hoặc cho phép dòng lưu chất qua van. Đĩa van được sản xuất từ vật liệu inox.

  – Trục van: Có dạng hình trụ, và được sản xuất bằng vật liệu inox. Trục van kết nối cánh van với bộ phận tay gạt của van và truyền chuyển động quay từ tay gạt xuống cánh van để vận hành van.

  – Gioăng làm kín: Sản xuất bằng cao su EPDM hoặc TEFLON có chức năng làm van kín khít hoàn toàn khi đóng và không bị rò rỉ lưu chất ra môi trường bên ngoài.

  – Tay gạt: Đây là bộ phận vận hành van đóng mở. Tay gạt van bướm gạt sang trái để mở van, gạt sang phải để khoá van.
